Version SHT4x – Präzisions Temperatur/rel. Feuchte, Typ 341

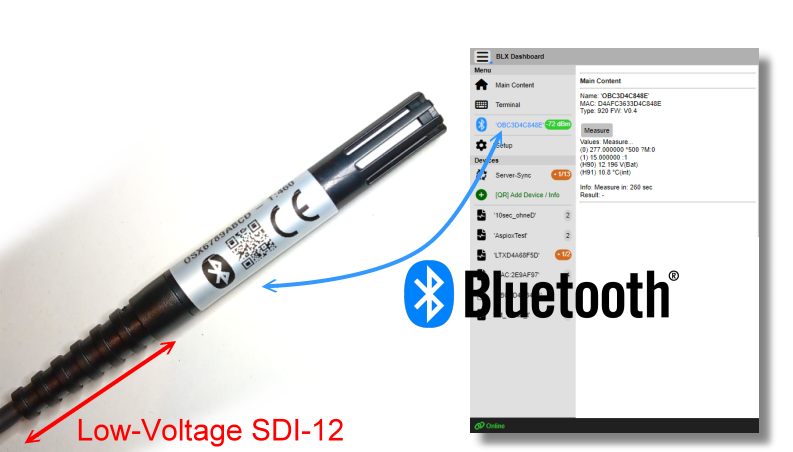

Der OSX SHT4x ist ein Präzisions Temperatur/rel. Feuchtesensor mit Low-Voltage SDI-12 und Bluetooth. Der Sensor SHT4x ist in mehreren Versionen verfügbar. Z.B.:
Version SHT45:
Basierend auf Sensirions SHT-45AD1F1 (mit interner 2.
PTFE-Membran) und exzellenter Präzision:
±1,0% rel. Feuchte (20-70% rH) und ±0,1°C Temperatur
(5-60°C)
Eine äußere PTFE-Schutzfilterkappe schützt das Sensorelement vor Partikeln. Der SHT4x nutzt den populären Ultra-Low-Power SDI-12 Bus (V1.3) als Kommunikationsprotokoll. Die Signalpegel wurden für Low-Voltage SDI-12-Betrieb bis hinunter zu 3,6V Versorgungsspannung erweitert.
Die Parameter der SDI-12-Schnittstelle (basierend auf Open-SDI12-Blue Plattform) können über Bluetooth geändert werden. Es ist auch möglich, eine benutzerdefinierte 2-Punkt-Kalibrierung zu verwenden.
ℹ️ Note:
Warnung: Der Sensor ist intern gegen normale Transienten und Spitzen geschützt, aber Verpolung oder Fehlbeschaltung kann den Sensor beschädigen!
Der Befehlssatz basiert auf dem Standard SDI-12 (V1.3) Befehlssatz. Wichtigste Befehle:
aAn! : Adresse ändern von ‘a’ nach ‘n’ (a kann immer ein ‘?’ als Wildcard sein)
aI! : Knoten identifizieren (sollte sich als ‘a13TT_SHT_A_0341_OSXxxxxxxxx’ identifizieren)
aM! : Messung starten (auch ‘aMC!’). Dies startet
die Messung. Nach Abschluss sind alle gemessenen Werte in einem internen
Cache verfügbar. Bis zu 2 Daten können mit dem “D”-Befehl gelesen
werden:
a.) rel. Feuchte (in %)
b.) Temperatur (in °C)
aM1! : Messung starten (auch ‘aMC1!’). Dies startet
die Messung inklusive Versorgungsspannung. Nach Abschluss sind alle
gemessenen Werte in einem internen Cache verfügbar. Bis zu 3 Daten
können mit dem “D”-Befehl gelesen werden:
a.) relative Feuchte (in %)
b.) Temperatur (in °C)
c.) Spannung
aD0! : Dies liest die 1 bis max. 3 Messungen aus dem vorherigen “M”-Befehl
ℹ️ Note:
Alle Werte kleiner als -1000.000:
OSX-Sensoren basieren auf einer offenen Plattform:
Link: https://github.com/joembedded/Open-SDI12-Blue
In diesem Fall wurde die Leiterplatte auf kleinere Größe modifiziert:
Auf OSX-Sensoren kann über SDI-12 (V1.3) oder Bluetooth BLE oder SDI-12 über Bluetooth zugegriffen werden.
Link: Download BlueShell oder BlxDashboard
Link: https://github.com/joembedded/SDI12Term
ℹ️ Note:

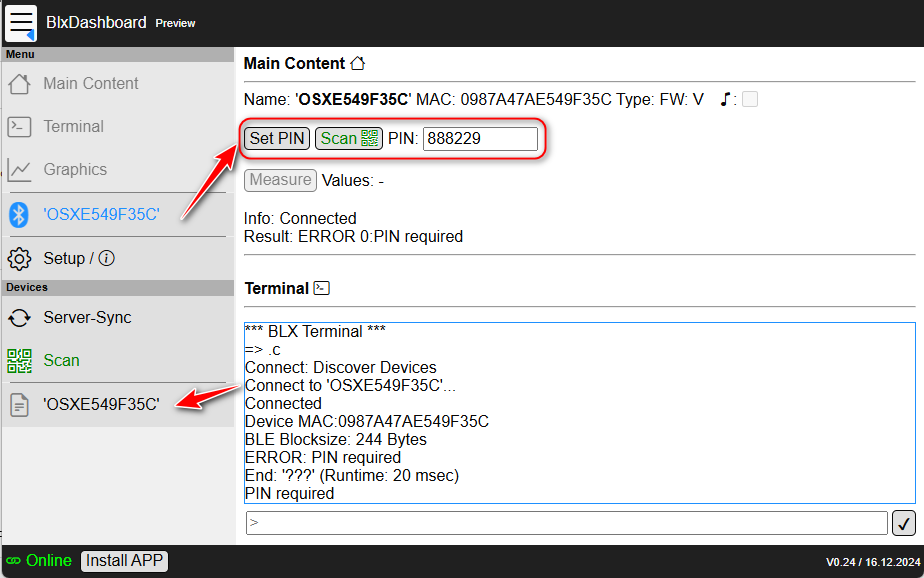

Die Sensoren sind mit einer 6-stelligen PIN gesperrt (Authentifizierungsmethode: Challenge-Response)
Eine Auswahl von Befehlen zur Einrichtung (über BlxDashboard oder BlueShell Terminal eingeben)
Messung:
M oder MC oder M1 oder
MC1 startet die Messung, Messung dauert < 1 SekD gibt die Werte zurückAllen “SDI-12 über BLE”-Befehlen wird ein ‘z’ vorangestellt:
> z?I! SDI12 über BLE: Identifizieren
Antwort: '013TT_SHT_A_0341_OSXE549F35C<CR><LF>'
Ende: 'OK' (Laufzeit: 229 msec)
> z?M! SDI12: Messung
Antwort: '00012<CR><LF>'
Antwort: '0<CR><LF>'
Ende: 'OK' (Laufzeit: 358 msec)
> z?D0! SDI12: Werte
Antwort: '0+45.3+26.36<CR><LF>'
Ende: 'OK' (Laufzeit: 302 msec)
> z?MC! SDI12: Messung+CRC
Antwort: '00012<CR><LF>'
Antwort: '0<CR><LF>'
Ende: 'OK' (Laufzeit: 387 msec)
> z?D0! SDI12: 'CAa' ist CRC
Antwort: '0+45.3+26.37CAa<CR><LF>'
Ende: 'OK' (Laufzeit: 290 msec)
> z?XDevice! SDI12: XDevice
Antwort: '0M:0987A47AE549F35C,T:341,V1.0, P:888229!<CR><LF>' SDI12: Red: Dev.PIN
Ende: 'OK' (Laufzeit: 299 msec)
> z?XFactoryReset! SDI12: Werksreset:
Getrennt SDI12: Neue Einrichtung> .firmware Sicheres Firmware-Update
Neue Firmware auswählen (*.sec)...Sensor-Einrichtungs-/Scan-Befehle:
ℹ️ Note:
Wichtig: Unsere Sensoren werden “ready-2-run” ausgeliefert und es ist keine spezielle Einrichtung erforderlich (außer z.B. nach Werksreset oder wenn die Sensorkonfiguration geändert wurde). Die folgenden Befehle sind nur der technischen Vollständigkeit halber aufgelistet.
Jeder Kanal hat 2 Koeffizienten für (optionale) Benutzerkalibrierung. Standardmäßig sind diese Koeffizienten 1,0 (Multi) und 0,0 (Offset), das bedeutet, die Werte des Sensors werden nicht verändert. Da die SHT4x-Sensoren intern werkseitig kalibriert sind, sind Benutzerkalibrierungskoeffizienten normalerweise auch nicht erforderlich. Nur der Vollständigkeit halber erwähnt.
Die 4 Koeffizienten:
Formel ist (BLX-Standard): WERT = (GEMESSEN × Multi) -
Offset
Der “Write”-Befehl schreibt geänderte Parameter in den Flash.
Beispiel: In diesem Beispiel wird K3 (Offset für Temperatur) ‘angepasst’, um 1,23°C weniger anzuzeigen:

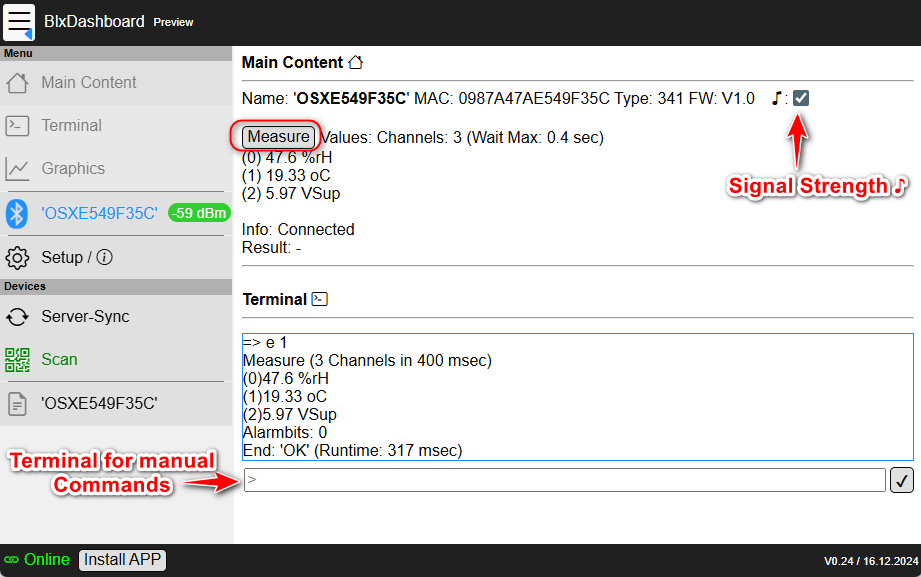

> e Messung
Messung (2 Kanäle in 300 msec)
(0)43.9 %rH
(1)26.47 oC
Ende: 'OK' (Laufzeit: 564 msec)
> z?XK3! Koeffizient für Temperatur
Antwort: '0K3=0.000000<CR><LF>'
Ende: 'OK' (Laufzeit: 271 msec)
> z?XK3=1.23! Temp. um 1,23°C verringern
Antwort: '0K3=1.230000<CR><LF>'
Ende: 'OK' (Laufzeit: 191 msec)
> e Und Ergebnis prüfen
Messung (2 Kanäle in 300 msec)
(0)43.8 %rH
(1)25.24 oC
> z?XWrite! Einstellungen in Flash speichern
Antwort: '0<CR><LF>'
Ende: 'OK' (Laufzeit: 162 msec)Der OSX-Sensor arbeitet von 2,8V bis 16V (siehe Open-SDI12-Blue
Dokumentation).
Für Low-Voltage SDI-12 wird eine minimale Versorgungsspannung von
3,6V-16V empfohlen, darunter sollte nur Bluetooth verwendet werden.
Der Sensor ist nach ca. 250 msec bereit.

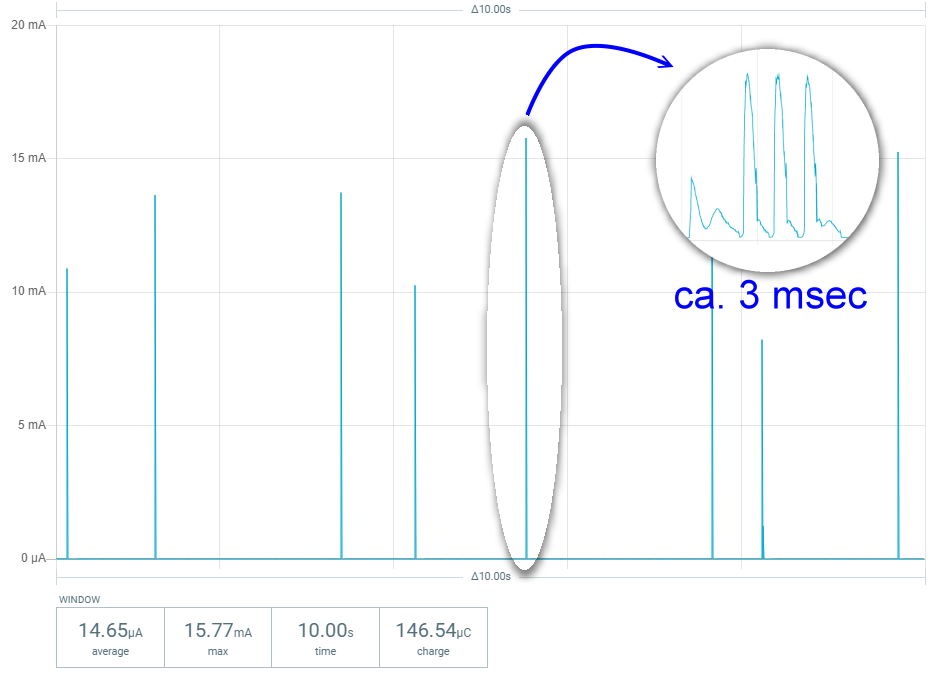

Durchschnittliche Stromaufnahme im Tiefschlaf ist <15 µA @ 4V

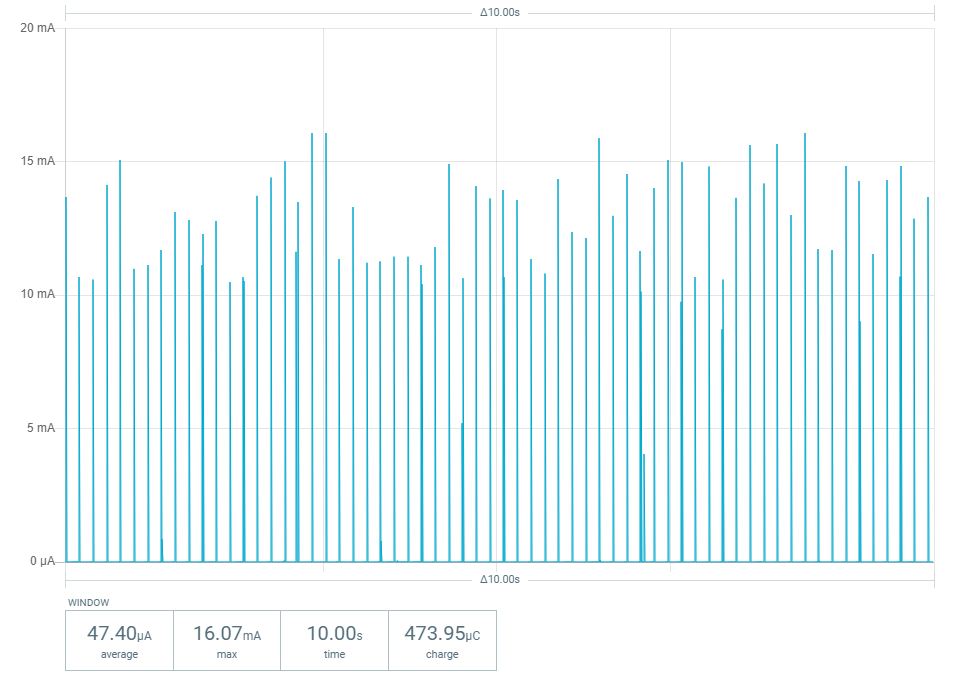

Im verbundenen Modus (aktive BLE-Verbindung) beträgt die durchschnittliche Stromaufnahme <50 µA @ 4V
ℹ️ Note:
Der Sensor OSX – Version SHT4x, Typ 341 entspricht den wesentlichen Anforderungen der Funkanlagenrichtlinie (RED) 2014/53/EU und der Richtlinie 2011/65/EU (EU RoHS 2) und deren Änderungsrichtlinie (EU) 2015/863 (EU RoHS 3).
GeoPrecision GmbH
Am Dickhäuterplatz 8
D-76275 Ettlingen
Terratransfer GmbH
Ottostr. 19a
D-44867 Bochum
08.07.2024
Jürgen Wickenhäuser (R&D)
SHT-45AD1F Datenblatt: https://sensirion.com/products/catalog/SHT45-AD1F↩︎
